平口电缆接头 Brass Cable Gland



 材料: 外部金属为黄铜镀镍,
密封件材料为改性橡胶
温度: -40℃~100℃,短时达到120℃
防护等级: 在规定的卡口范围内，防护等级可以达到IP68

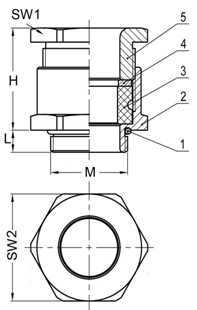

Unit:mm





5
压紧螺母
黄铜
4
平垫圈
白铁皮（镀锌）
3
环形密封环
改性橡胶
2
平口旋紧体
黄铜
1
O型圈
改性橡胶
序号
名称
材料
Part No.
卡口范围
M
L
H
SW1/SW2
PK-MCG-M12
6~8
M12×1.5
6.0
16.1
14/14
PK-MCG-M16-H
6~8
M16×1.5
7.0
17.0
14/18
PK-MCG-M16
8~10
M16×1.5
7.0
17.0
17/18
PK-MCG-M18-TH
6~8
M18×1.5
7.0
17.0
14/20
PK-MCG-M18-H
8~10
M18×1.5
7.0
17.0
17/20
PK-MCG-M18
10~12
M18×1.5
7.0
18.0
20/20
PK-MCG-M20
12~14
M20×1.5
7.0
19.5
21/24
PK-MCG-M25
14~18
M25×1.5
7.0
32.5
34/34
PK-MCG-M32
17~23
M32×1.5
8.0
32.5
38/40
PK-MCG-M36
22~27
M36×2.0
8.0
35.0
45/45
PK-MCG-M40
26~33
M40×1.5
9.0
35.0
50/52
PK-MCG-M50
32~41
M50×1.5
9.0
35.0
60/60
PK-MCG-M56
40~49
M56×2.0
9.0
38.0
65/70
PK-MCG-M63
48~57
M63×1.5
10.0
38.0
75/80
PK-MCG-PG7
6~8
PG7
6.0
16.1
14/14
PK-MCG-PG9
6~8
PG9
7.0
17.0
17/17
PK-MCG-PG9
8~10
PG9
7.0
17.0
17/17
PK-MCG-PG11
6~8
PG11
7.0
16.6
14/21
PK-MCG-PG11
8~10
PG11
7.0
17.0
17/20
PK-MCG-PG11
10~12
PG11
7.0
18.0
20/20
PK-MCG-PG13.5
12~14
PG13.5
7.0
19.5
21/24
